Краткая инструкция пользователя Pantech 291L

Внешний вид устройства

Внешний вид Pantech Jetpack MHS291L

Разъем для LTE внешней антенны и кнопка питания

Разъем для 3G антенны и USB

1. Красная подсветка – горит, когда включен экран
2. Экран состояния – информация о сети, аккумуляторе и т.д.
3. Клавиши прокрутки – прокрутка меню вверх и вниз
4. Клавиша «ОК» - подтверждение выбранного пункта
5. Клавиша питания – нажмите и удерживайте для включения и выключения устройства
6. Разъем под внешнюю антенну для 4G сетей
7. Разъем Micro USB
8. Разъем под внешнюю антенну для 3G сетей

<

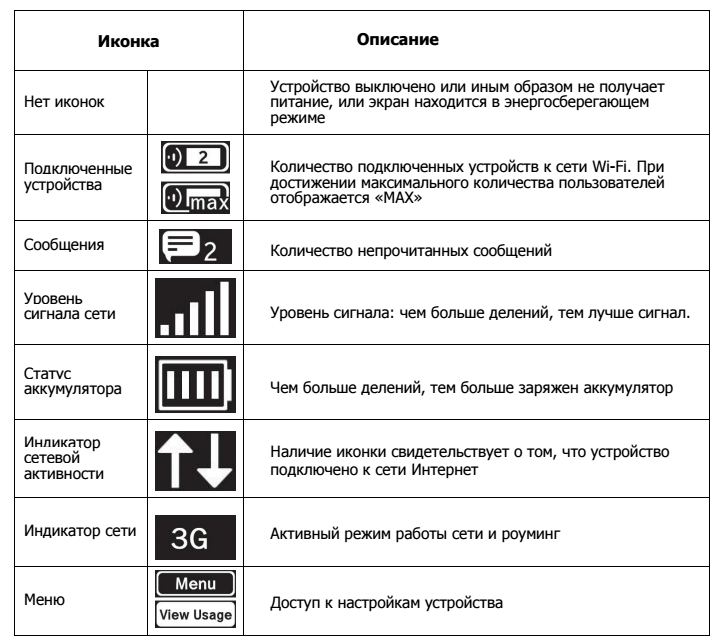

Индикация Pantech MHS 291L

Экран состояния

Вход на веб-интерфейс Pantech MHS 291L

1. Подключиться к Wi-Fi сети роутера
2. Открыть интернет браузер и в адресной строке набрать 192.168.1.1 и нажать клавишу “Enter”

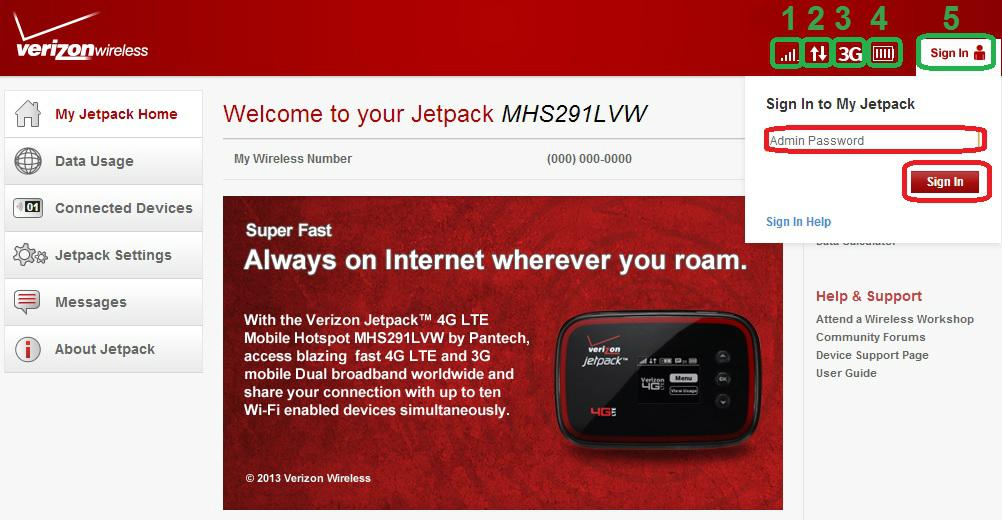

3. Отобразится следующее окно:

   Где:

   1. Уровень сигнала сети
   2. Индикатор сетевой активности
   3. Технология передачи данных
   4. Уровень заряда аккумулятора
   5. Кнопка входа в учетную запись администратора







4. Нажать «Sing In» и в появившемся поле ввести пароль администратора и нажать на кнопку «Sing In» под полем ввода. Пароль в основном совпадает с паролем от сети Wi-Fi, также его можно посмотреть на самом устройстве в пункте «Wi-Fi»

Настройка сети Wi-Fi в Pantech MHS 291L

1. Зайти на веб-интерфейс
2. Перейти в раздел «Jetpack Settings»
3. Открыть вкладку «Wi-Fi»
   1. Переключатель Wi-Fi сети (ON – включено, OFF – выключено)
   2. Имя Wi-Fi сети
   3. Переключатель отображения имени Wi-Fi сети на экране устройства
   4. Вещание имени сети для других устройств
   5. Шифрование сети
   6. Пароль сети
   7. Переключатель отображения пароля Wi-Fi сети на экране устройства
   8. Частота и канал Wi-Fi
   9. Максимальное количество подключаемых устройств по Wi-Fi (от 1 до 5)
   10. Режим работы Wi-Fi сети (b/g/n)
   11. Приоритет передачи мультимедиа
   12. Отключение локальной сети (устройства, подключенные к данному роутеру, не будут видеть друг друга)







4. После произведенных изменения нажать клавишу «Save Change» для их сохранения и, если появится сообщение, нажать «Confirm» для перезагрузки и применения изменений.
